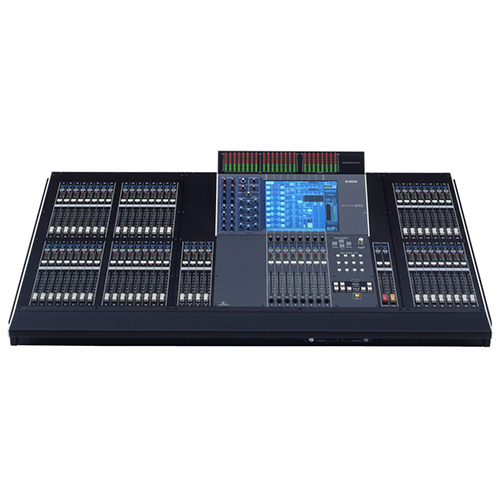

Digital Mixing Console ยี่ห้อ YAMAHA รุ่น M7CL-48ES
ออกแบบเฉพาะเพื่อใช้งานร่วมกับสเตจบ็อกซ์ SB-168 ES โดย M7CL-48ES มาแทนที่ head amps ภายใน ทั้ง 48 แชลแนล ของ M7CL-48 และพร้อมด้วยพอร์ต Ethersound 2 พอร์ต ที่ทำให้ต่อกับ SB168-ES ได้อีก 3 ตัวอย่างง่ายดายแบบ plug-and-play
- Two EtherSound ports for easy auto-configured connection to SB168-ES(Optional) stage boxes in daisy-chain or ring configuration.
- A third port (EtherSound) is provided for permanent connection to a computer.
- 48 mono and 4 stereo inputs (a total of 56 mixing channels), 16 mix buses, LCR bus, 8 matrix channels, and 8 DCAs.
- 8 assignable omni inputs and outputs, and 3 Mini-YGDAI card slots.
- Virtual effect and EQ rack: up to 4 simultaneous multi-effect processors; up to 8 simultaneous 31-band graphic EQs.
- Centralogic interface: central, logical, and intuitive.
- Dual power modes: use the built in power supply, or add an external PW800W power supply unit for failsafe dual-supply operation.
|
M7CL-48ES |
M7CL-48 |
M7CL-32 |
||
|---|---|---|---|---|
| ความสามารถในการมิกซ์ | มิกซิง แชนแนล | 48 Mono + 4 Stereo | 48 Mono + 4 Stereo | 32 Mono + 4 Stereo |
| GROUP | 16 MIX (Group/AUX) busses | 16 MIX (Group/AUX) busses | 16 MIX (Group/AUX) busses | |
| AUX | 16 MIX (Group/AUX) busses | 16 MIX (Group/AUX) busses | 16 MIX (Group/AUX) busses | |
| MAIN | Stereo, Mono | Stereo, Mono | Stereo, Mono | |
| MATRIX | 8 (Can be used as AUX by “Input to Matrix” function) | 8 (Can be used as AUX by “Input to Matrix” function) | 8 (Can be used as AUX by “Input to Matrix” function) | |
| DCA/VCA | 8 | 8 | 8 | |
| ฟังค์ชัน อินพุต แชนแนล | HPF, Attenuator, 4-band PEQ, 2x Dynamics, Pan (LR or LCR with CSR) | HPF, Attenuator, 4-band PEQ, 2x Dynamics, Pan (LR or LCR with CSR) | HPF, Attenuator, 4-band PEQ, 2x Dynamics, Pan (LR or LCR with CSR) | |
| ฟังค์ชัน เอาต์พุต แชนแนล | Attenuator, 4-band PEQ, Dynamics | Attenuator, 4-band PEQ, Dynamics | Attenuator, 4-band PEQ, Dynamics | |
| ออนบอร์ โพรเซสเซอร์ | 4x GEQ, 4x GEQ/SPX (GEQ: 31-band or 2x Flex15), 68x Output port delay | 4x GEQ, 4x GEQ/SPX (GEQ: 31-band or 2x Flex15), 68x Output port delay | 4x GEQ, 4x GEQ/SPX (GEQ: 31-band or 2x Flex15), 68x Output port delay | |
| I/O | ไมค์ อินพุต | 0 (Use SB168-ES for physical I/O) | 48 (Recallable) | 32 (Recallable) |
| ไลน์ อินพุต | 4x Stereo (Compliant with mic input) | 4x Stereo (Compliant with mic input) | 4x Stereo (Compliant with mic input) | |
| เอดี คอนเวิร์ตเตอร์ | 24-bit; 128-time over sampling | 24-bit; 128-time over sampling | 24-bit; 128-time over sampling | |
| ไลน์ เอาต์พุต | 8 Omni output | 16 Omni output | 16 Omni output | |
| ดีเอ คอนเวิร์ตเตอร์ | 24-bit; 128-time over sampling | 24-bit; 128-time over sampling | 24-bit; 128-time over sampling | |
| ดิจิตอล I/O | 3x EtherSound, 2tr out | 2tr out | 2tr out | |
| เอกซ์แพนชัน สล็อต | 3x Mini-YGDAI (16-in/16-out) | 3x Mini-YGDAI (16-in/16-out) | 3x Mini-YGDAI (16-in/16-out) | |
| คอนโทรลและอื่นๆ | Ethernet, MIDI, Remote (HA remote), USB (Storage/Key), Word clock I/O, 2x Lamp (12V) | Ethernet, MIDI, Remote (HA remote), USB (Storage/Key), Word clock I/O, 2x Lamp (12V) | Ethernet, MIDI, Remote (HA remote), USB (Storage/Key), Word clock I/O, Lamp (12V) | |
| แฟนทอม เพาเวอร์ | – | +48V DC; ON/OFF per channel | +48V DC; ON/OFF per channel | |
| การประมวลผลภายใน | 32bit, Accumulator: 58bit | 32bit, Accumulator: 58bit | 32bit, Accumulator: 58bit | |
| อัตราความถี่ในการสุ่มตัวอย่าง | ภายใน | 44.1kHz, 48kHz | 44.1kHz, 48kHz | 44.1kHz, 48kHz |
| ภายนอก | 44.1 kHz (-2.5%) to 48 kHz (+2.5%) | 44.1 kHz (-10%) to 48 kHz (+6%) | 44.1 kHz (-10%) to 48 kHz (+6%) | |
| สัญญาณเสียงดีเลย์ | Less than 2.5 ms (@48kHz) | Less than 2.5 ms (@48kHz) | Less than 2.5 ms (@48kHz) | |
| ค่ารวมความเพี้ยนของเสียง | Less than 0.05% (20Hz-20kHz) | Less than 0.05% (20Hz-20kHz) | Less than 0.05% (20Hz-20kHz) | |
| ความถี่ในการตอบสนอง | 0, +0.5, -1.5dB 20Hz-20kHz | 0, +0.5, -1.5dB 20Hz-20kHz | 0, +0.5, -1.5dB 20Hz-20kHz | |
| ไดนามิก เรนจ์ | DA: 110dB; AD+DA: 108dB | DA: 110dB; AD+DA: 108dB | DA: 110dB; AD+DA: 108dB | |
| ฮัม & วอยซ์เลเวล | การใส่เสียงเทียบเท่า | -128dBu | -128dBu | -128dBu |
| การส่งออกเสียงที่เหลือ | -86dBu | -86dBu | -86dBu | |
| Crosstalk | -80 dB Adjacent Input Channels, Input to Output | -80 dB Adjacent Input Channels, Input to Output | -80 dB Adjacent Input Channels, Input to Output | |
| กำลังไฟที่ต้องใช้ | AC100-240V 50/60Hz, and/or Use PW800W | AC100-240V 50/60Hz, and/or Use PW800W | AC100-240V 50/60Hz, and/or Use PW800W | |
| ไฟฟ้าที่ใช้ | 150W, 190W (When use with PW800W) | 300W, 375W (When use with PW800W) | 250W, 310W (When use with PW800W) | |
| ขนาด | กว้าง | 1274mm; 50-3/16in | 1274mm; 50-3/16in | 1060mm; 41-3/4in |
| สูง | 286mm; 11-1/4in | 286mm; 11-1/4in | 286mm; 11-1/4in | |
| ลึก | 701mm; 27-5/8in | 701mm; 27-5/8in | 701mm; 27-5/8in | |
| น้ำหนักรวม | 46kg; 101.4lbs | 50kg; 110.3lbs | 42kg; 92.6lbs | |
| อุปกรณ์เสริม | Owner’s Manual, AC power cord, Dust cover | Owner’s Manual, AC power cord, Dust cover | Owner’s Manual, AC power cord, Dust cover | |
Analog Input Characteristics
*1 Sensitivity is the lowest level that will produce an output of +4 dBu (1.23 V) or the nominal output level when the unit is set to maximum gain. (all faders and level controls are maximum position.)
*2 XLR-3-31 type connectors with latch are balanced. (1=GND, 2=HOT, 3=COLD)
* In these specifications, 0 dBu = 0.775 Vrms.
* All input AD converters are 24bit linear, 128 times oversampling.
* +48V DC (phantom power) is supplied to INPUT (1-48 or 1-32), ST IN 1L-4R, OMNI IN 1-8 and TALKBACK XLR type connectors via each individual software controlled switches.
Analog output characteristics
*1 XLR-3-32 type connectors are balanced. (1=GND, 2=HOT, 3=COLD)
*2 PHONES stereo phone jack is unbalanced. (Tip=LEFT, Ring=RIGHT, Sleeve=GND)
*3 There are switches inside the body to preset the maximum output level.
* The position of the level control is 10 dB lowered from Max.
* In these specifications, 0 dBu = 0.775 Vrms.
* All output DA converters are 24 bit, 128 times oversampling.
Digital I/O Characteristics
*1 The channel status of 2TR OUT DIGITAL is described on page 294.
*2 XLR-3-32 type connectors are balanced. (1=GND, 2=HOT, 3=COLD)
*3 IN, OUT
